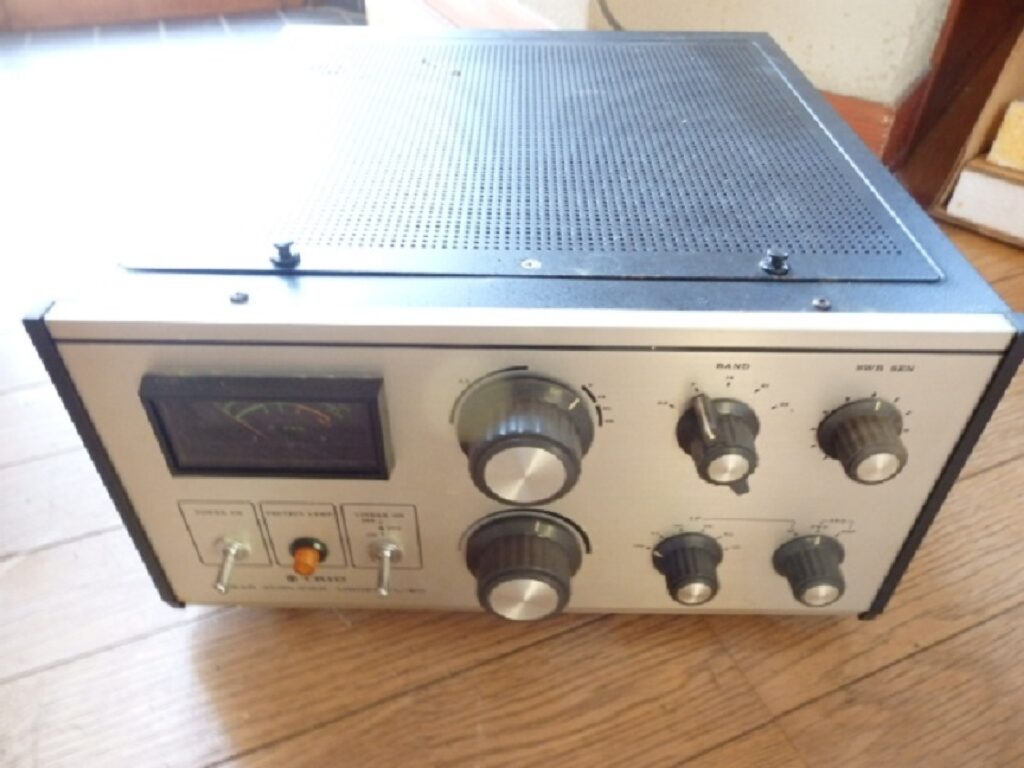

主な仕様
以下は TL-911 の代表的な仕様です：
用途：アマチュア無線用 HF リニアアンプ
周波数範囲：80〜10m（約3.5〜30MHz）短波帯（HF）
出力：
SSB（話声モード）で 約1,000W PEP（ピーク電力）程度
CW（電信モード）で 約700W 程度
ドライブ入力： 約100W 程度
電源：AC 100/220V（国・地域で異なる場合あり）
真空管（送信管）：6 本構成（6LQ6 等の掃引管）

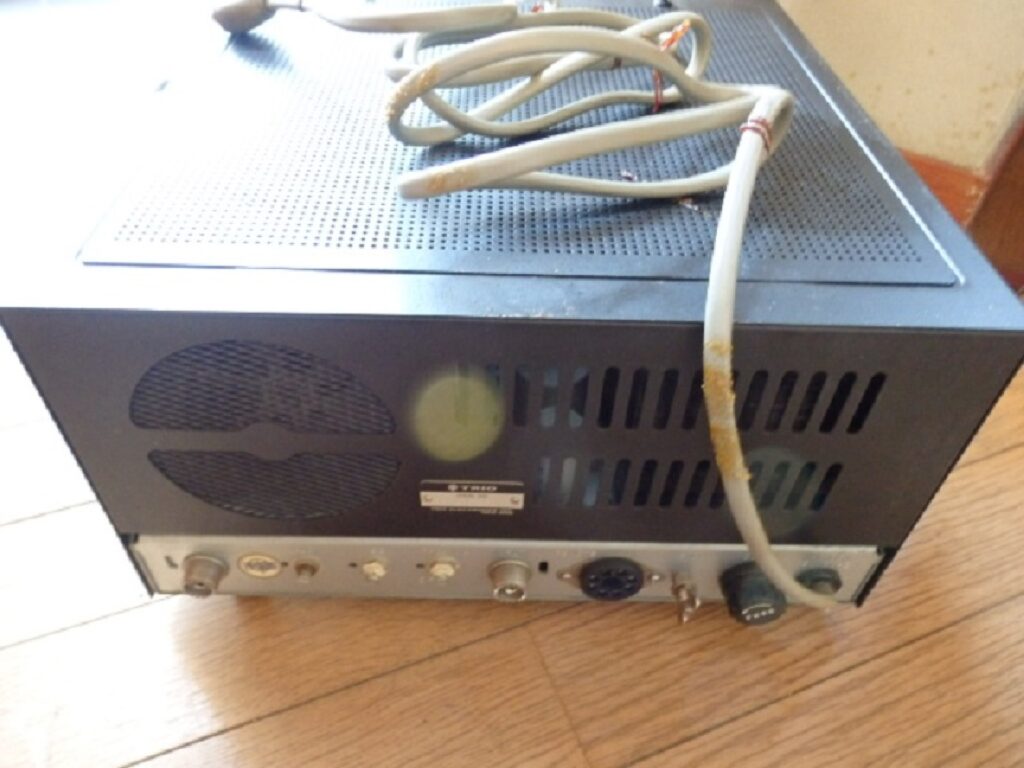

接続インピーダンス：50〜75Ω（SO-239 コネクタ）
外形寸法・重量：330×170×345mm ほど、重量 18〜25kg 前後（実機により差異あり）
これらの値からもわかるように、TL-911 は 当時のトランシーバと組み合わせることで、HF 全バンドで 1kW 出力に近いパワーを得られる高性能アンプ です。
📡 使用目的と活躍の場
TL-911 は次のような目的・用途で使われました：
- 遠距離通信（DX）
出力を大幅に上げることで、数千km離れた海外局との交信が容易になります。
- コンテストやイベント運用
短時間で多くの局と交信する際、強力な出力と安定性が要求されるため、リニアアンプは強力な味方になります。
- 安定したモード運用
CW（電信）や SSB（音声）モードでも比較的フラットな増幅が可能で、信号の歪みを抑えつつパワーを出せます。
◆ 真空管リニアの魅力
TL-911 は当時の真空管式設計を採用しており、トランジスタ式とは異なる温かみのある動作特性を持っています。
真空管式は一定のメンテナンスが必要ですが、適切に扱えば 長寿命で安定した高出力 が得られます。
◆ バンドカバー範囲
80〜10m と広い HF 帯域をカバーしているため、多くのアマチュアバンドで利用できました。これは当時としてもかなり実用的なスペックです。
◆ 冷却・筐体設計
本体は金属ケースに収められ、放熱設計や内部パーツ配置が当時としては比較的考慮された作りになっています。真空管は発熱が多いため、冷却を前提とした設計です。
現在の評価と中古市場
TL-911 は登場から50年以上が経過し、現在は生産・販売ともに終了していますが、ヴィンテージ無線機器として評価を受けています。
中古市場ではジャンク品や整備済み品が出回ることがあり、愛好家の間で取引されることもあります。
評価としては、
クラシックな真空管リニアの代表格
現代のアンプに比べるとノイズや安定性は劣る場合もある
メンテナンス次第で「味のある動作」が楽しめる
などの声があり、コレクターズアイテムとしての価値もあります。
注意点と扱い
TL-911 のような真空管式リニアアンプを使う際には以下の点に注意が必要です：
❗ 高電圧・高出力の危険
内部には高電圧部品（B電源）があり、誤った取り扱いは感電・破損の危険があります。
❗ 適切な同調（TUNING）が必要
リニアアンプは単純に電源を入れれば良いわけではなく、トランシーバとの組合せで 同調回路やマッチング を合わせる必要があります。
❗ 現代のリグとの接続
古いアンプで現代の無線機をドライブする場合、インピーダンスや接続方法を適切に調整する必要があります。
TL-911 は 1970年代の日本を代表するアマチュア無線用リニアアンプ であり、
約1kW級の高出力が得られる
HF 全バンドをカバー
真空管増幅ならではの特性を持つ
といった特徴を持っています。現在はヴィンテージ機としての扱いが主ですが、無線機器史やリニアアンプの動作原理を学ぶ教材としても価値があります。
同調調整（タンク回路）
TL-911 は最終段に π型同調回路（プレート同調・ロード同調） を持ちます。
手順例（一般的・実機要確認）
低出力で電源投入（ドライブ信号を最小）
プレートVC（可変コンデンサ）を調整
→ 最大出力点になるよう同調
ロードVC を調整
→ SWR低下＆電力最大化
併せて π回路コイル（インダクタ）位置 を微調整
※同調は “出力最大＋反射最小” を目標に反復調整するのが基本です。一般的な同調手順は多くのリニアで共通します。※ただし、実機回路図で タンク回路構成（コイル/VC位置） を確認してください。
📍3) ドライブ調整
ドライブ調整は、ドライバ出力と最終段への入力バランスを取る調整です。
ドライバ出力計を接続
ドライブレベルを上げる
最終段入力／出力電力のバランスを見る
過ドライブにならないよう調整（過大ドライブは歪や故障の原因）
※ドライブ調整はメーカー推奨の入力電力値がサービスマニュアルに記載されていればそれに合わせるのが理想です。
📍4) 同調 → 再ドライブ → 最終追い込み
実際の調整は反復操作になります：
→ プレート同調
→ ロード同調
→ 最大出力点へドライブ調整
→ 微調整
（これを何度も往復）
これは 一般的なハム用リニアアンプの同調手順 で、TL-911 でも同様の工程になると考えられます（実機での回路を確認の上）。なお、同調調整では SWR が 1:1.5 以内 を目標にするのが一般的です（アンテナ側性能にも依存します）。
📌 注意点（安全・法規）
✅ リニアアンプは 高電圧危険部あり → 絶対に電源投入前に放電を確認
✅ 過ドライブや異常同調は 真空管故障の原因
✅ アンテナや給電線のSWRも整合させること
✅ 法令順守（電波法）で運用してください
📌 まとめ
🔗 以下でサービスマニュアルの 回路図・分解図 PDF を入手可能：
Kenwood TL-911 service manual（無料DL例）→ Kenwood TL 911 service manual（無料DL可能）
ManualsCenter / Manuals-Buddy（有料配布）
🛠 調整手順は一般的手順で説明しましたが、サービスマニュアルの回路図と実測器が必須 です。
実際の同調やドライブ調整は、同調点で 出力最大・反射最少 を目指して繰り返してください。
必要であれば、サービスマニュアルPDFの具体的な 回路図の要点解読・調整箇所の読み方 も解説できますので、そういう方向での支援が欲しい場合はお知らせください。
