1960〜70年代に発売された真空管式の アマチュア無線用トランシーバー（送受信機） で、当時の中〜上級ハムオペレータ向けモデルのひとつでした。
一般仕様
- メーカー：TRIO（※後のケンウッドのブランド名でもある）
- 機種名：TS-510
- 種類：HF帯アマチュア無線トランシーバー（SSB / CW対応）
- 製造時期：1968年前後（約1967〜1970年頃）
- 製造国：日本
- VFO/メモリ：アナログ連続ダイヤル（メモリチャンネルなし）
- サイズ / 重量：
- 幅 約 33 cm × 高さ 約 18 cm × 奥行 約 34.5 cm
- 重量 約 9.5 kg（大型）
受信・送信機能
受信部
- 周波数範囲：
- 80〜10m（3.5 MHz〜29.7 MHz）の7バンドをカバー
- 受信方式：ダブルコンバージョン・スーパーへテロダイン（2段変換）
- 受信感度：
- 15〜80m帯 < 0.5 µV（10 dB S/N）
- 10m帯 < 1.5 µV（10 dB S/N）
- フィルタ特性：SSB約 2.4 kHz / CW約 0.5 kHz（-6 dB）など、当時としては良好な選択度を実現
送信部
- 出力：
- SSB / CW 約 70〜90W（入力 120〜160W 程度）
- モード：USB / LSB / CW（AMは内部ジェネレータ対応ともされる）
- 変調方式：アナログ・トランスミッション、FMは工場出荷時には非対応（基本は SSB/CW）
- 低不要輻射：-50 dB 以下（スプリアス抑圧）
技術的特徴
- 真空管 + トランジスタのハイブリッド設計：高周波部に真空管、VFOや一部制御回路にトランジスタやFETを使用して安定度を確保。
- 周波数安定性：
- 電源投入直後：±2 kHz
- ウォームアップ後：±100 Hz 程度（優れたVFO安定）
- 高性能VFO：2つのFET + 13トランジスタ構成で、安定した周波数ドリフト低減を実現。
- ダブルギアダイヤル：ひと回しで約25 kHz 移動する精密ダイヤル機構。

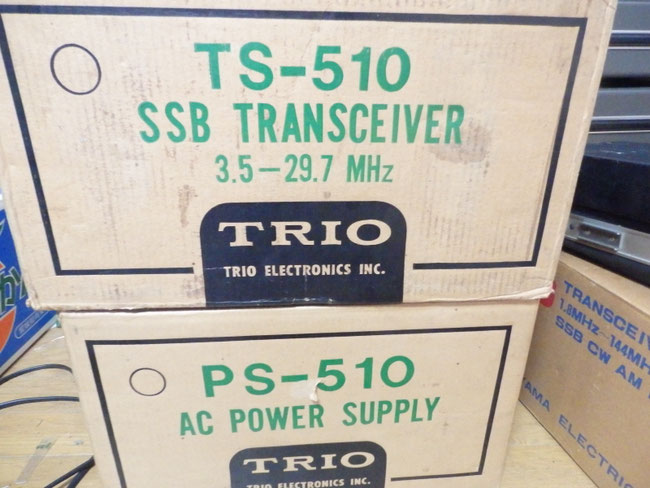

- 外部電源 / スピーカユニット：PS-510（または PS-510X）とVF0-5D VFOのセットでシステム構成するのが基本。
付属・オプション
- PS-510 / PS-510X：外付け電源ユニット兼スピーカー。
- VFO-5D：可変周波数オシレーター（外部VFO）、表示精度の補強に。

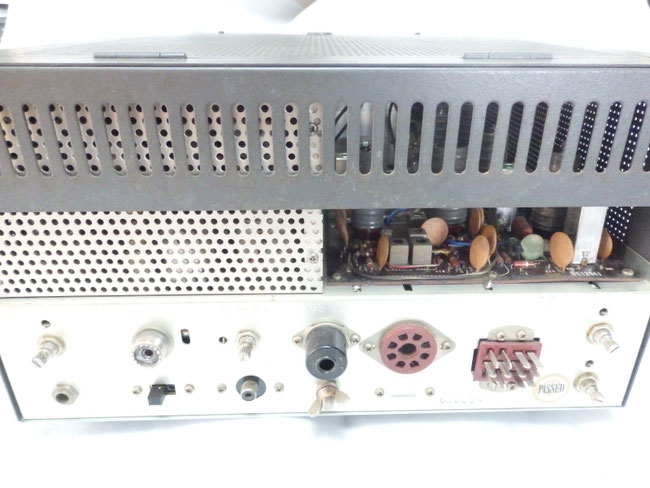

- 外部スピーカ：12ピンコネクタ経由で接続可能。
当時の評価・歴史
- SSB時代初期の高性能機として設計され、海外でも評価されたモデル。
- Heathkit SB-100 との類似点：構造的に米国 Heathkit の SB-100 と共通部分があり、その影響を受けたとも言われています。
- コレクターズアイテム化：現在は現役で使うというより、レストアやコレクション対象として人気があります。
まとめ
TRIO TS‑510 HF 真空管式トランシーバー は
- 真空管とトランジスタ技術を融合した クラシック HF アマチュア無線機
- 7バンドカバー・SSB/CW対応・70〜90W 程度の高出力
- 安定したVFOと選択度・感度の良い受信性能
- 現代機にはない「操作感」と「重厚感」を楽しめるモデル
