周波数構成

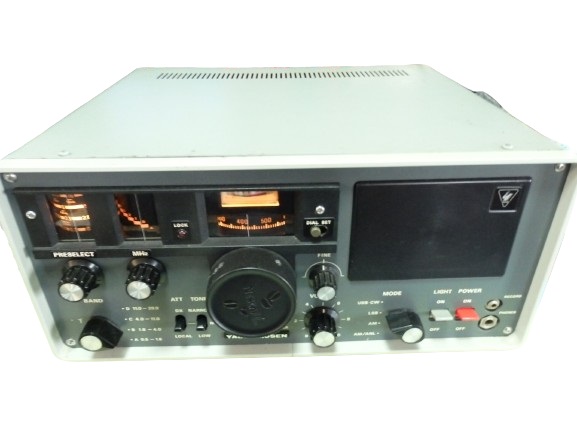

0.5MHzから30MHzをカバーし、デザイン・ボディカラーは101シリーズによく似ております。
周波数は0.5-1.6MHz、1.6-4MHz、4-11MHz、11-30MHzの4区分で同調回路を分けます。
フロントパネルの中央にあるノブ付きツマミのVFOで周波数を変えますが、変化幅は1MHzです。MHz台の周波数変更は左上のMHzツマミで切り替えます。
AFゲインツマミはありますが、RFゲインのツマミはなくアッテネータで対応しています。
FRG-7の特徴
このリグの特徴は、第一中間周波数が54.5-55.5MHzのアップコンバージョンのトリプルスーパーであることです。
下図のように入力信号に第一局発55.5-84.5MHzを第一ミキサで混合して54.5-55.5MHzの信号を得ます。
一方、第一局発と1MHzの整数倍信号をミックス（PREMIX）し、得られた周波数成分から52.5MHz付近のみを増幅します。これを第二ミキサーに加えることで、第二中間周波数2-3MHzの信号を得ています。
さらに、2.455-3.455MHzのVFO出力をミックスして455KHzの信号が得られます。
入力信号をfi、第一局発をfosc1として考えると、第二ミキサ後の周波数はfosc1と無関係になり、第一局発のドリフトに無関係なところがミソです。プリミックス後のバンドパスフィルタは帯域150-200KHzで調整する旨、取説に記載されていますが、fosc1はこの帯域内の変動であれば受信に影響しないことになります。
中はガラガラ
なかはガラガラです。RFユニット、IF.AFユニット、VC、ドラムとドラム下のVFO、電池ボックス等が収まっております。
電池ボックスを取り払えばQRPのトランシーバーに改造できそうです。
ユーザーのほとんどがBCL,SWLなので、その必要はないですかね。
それにしても大きく空いた空間、もったいないので、何か入れたくなります。
MHzツマミ、PRESELECTツマミ共メインダイアル同様回転ドラムです。
中波とアンテナの関係で7MHzを聴いてみましたがまずまずの状態です。
今のところ使う予定はないのですが、暇が出来たらRF部あたりの調整をやってみます。
